Камеры сборные одностороннего обслуживания КСО 3 серии
Камеры сборные одностороннего обслуживания КСО 3 серии
Назначение и область применения.
КСО 3 серии - камеры сборные одностороннего обслуживания на напряжение 6 и 10 кВ на номинальные токи до 1600А предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц в условиях умеренного (У) и тропического (Т) климата.
Камеры КСО 3 серии применяются в качестве распределительных пунктов городских и промышленных подстанций и других объектов народного хозяйства, а также могут применяться в качестве устройства высшего напряжения (УВН) для комплектной трансформаторной подстанции КТП 10/0,4 кВ мощностью от 100 до 2500 кВ-А.
Камеры КСО 3 серии предназначены для работы внутри помещения (климатическое исполнение УЗ по ГОСТ15150-69) при следующих условиях:
КСО 3 серии - камеры сборные одностороннего обслуживания на напряжение 6 и 10 кВ на номинальные токи до 1600А предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц в условиях умеренного (У) и тропического (Т) климата.
Камеры КСО 3 серии применяются в качестве распределительных пунктов городских и промышленных подстанций и других объектов народного хозяйства, а также могут применяться в качестве устройства высшего напряжения (УВН) для комплектной трансформаторной подстанции КТП 10/0,4 кВ мощностью от 100 до 2500 кВ-А.
Камеры КСО 3 серии предназначены для работы внутри помещения (климатическое исполнение УЗ по ГОСТ15150-69) при следующих условиях:
- высота над уровнем моря до 1000 м;
- верхнее рабочее (эффективное) значение температуры окружающего воздуха для исполнения УЗ - не выше +40 °С;
- нижнее значение температуры окружающего воздуха для исполнения УЗ - не менее минус 25 °С;
- тип атмосферы - II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов) для исполнения УЗ.

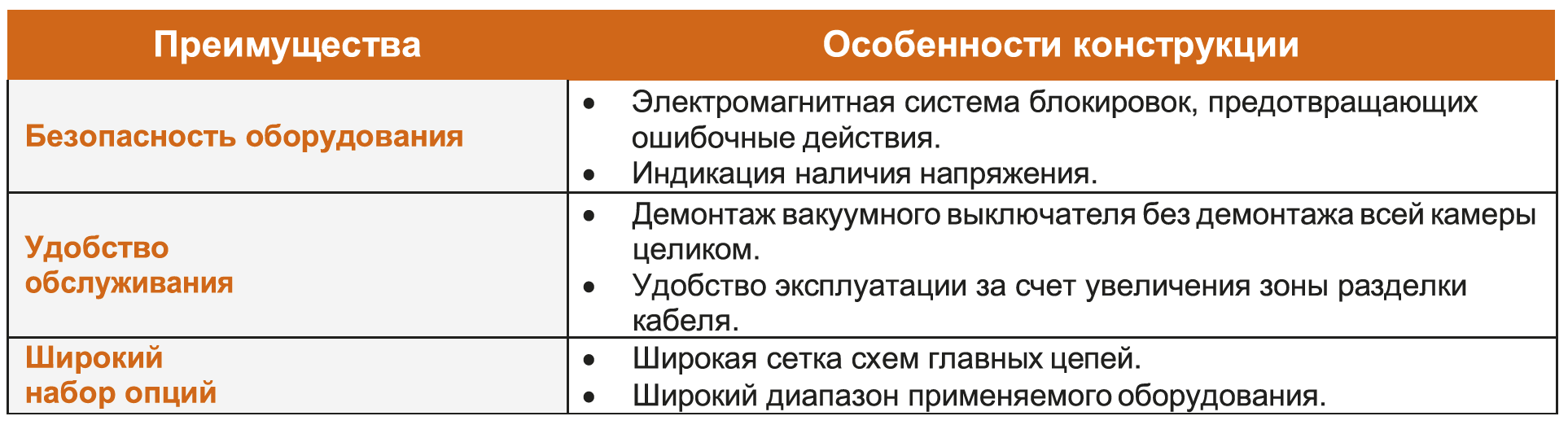

ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

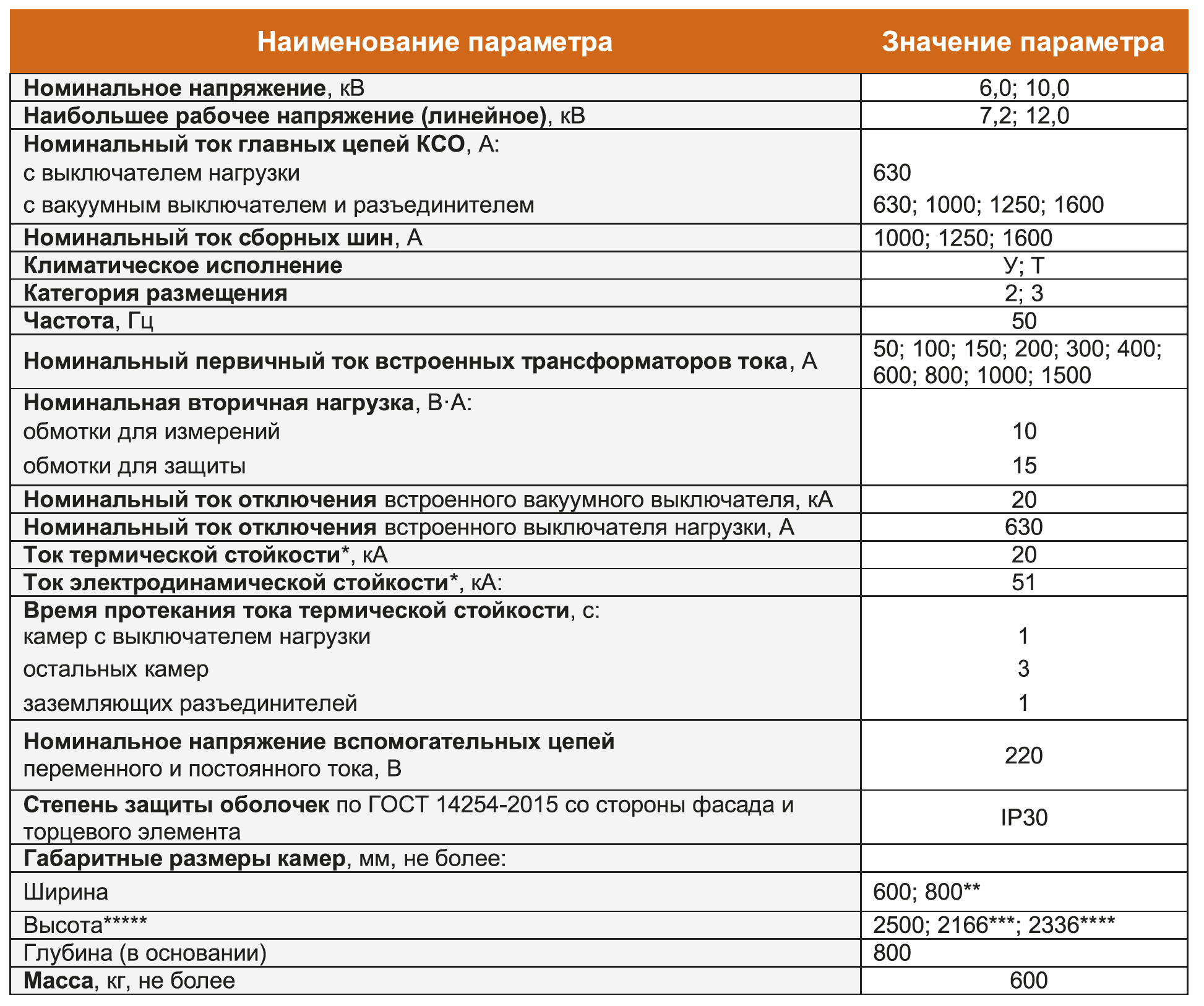

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ КСО 3 серии
*Термическая и электродинамическая стойкость камер КСО может быть ограничена стойкостью встроенного оборудования, в частности ТТ.
**Для камер с вакуумным выключателем.
***Высота камер КСО в одном заказе одинакова, соответствует большей высоте входящих камер.
****Для остальных камер, с клеммниками, ИНС.
*****Для остальных камер, при наличии счётчиков указательных приборов, УТКЗ.
**Для камер с вакуумным выключателем.
***Высота камер КСО в одном заказе одинакова, соответствует большей высоте входящих камер.
****Для остальных камер, с клеммниками, ИНС.
*****Для остальных камер, при наличии счётчиков указательных приборов, УТКЗ.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ КСО 3 серии
*Термическая и электродинамическая стойкость камер КСО может быть ограничена стойкостью встроенного оборудования, в частности ТТ.
**Для камер с вакуумным выключателем.
***Высота камер КСО в одном заказе одинакова, соответствует большей высоте входящих камер.
****Для остальных камер, с клеммниками, ИНС.
*****Для остальных камер, при наличии счётчиков указательных приборов, УТКЗ.
**Для камер с вакуумным выключателем.
***Высота камер КСО в одном заказе одинакова, соответствует большей высоте входящих камер.
****Для остальных камер, с клеммниками, ИНС.
*****Для остальных камер, при наличии счётчиков указательных приборов, УТКЗ.
