Блочные комплектные трансформаторные подстанции и распределительные пункты наружной установки в бетонной оболочке БКТП(Ж)-БЭ и БКРП(Ж)-БЭ

Блочные комплектные
трансформаторные
подстанции и
распределительные
пункты наружной
установки в бетонной
оболочке
БКТП(Ж)-БЭ и БКРП(Ж)-БЭ
Назначение и область применения.
БКТП(Ж)-БЭ представляет собой трансформаторную подстанцию высокой заводской готовности с одним, двумя или более силовыми трансформаторами, предназначенную для приёма, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц на напряжениях до 35 кВ.
БКРП(Ж)-БЭ представляет собой распределительный пункт высокой заводской готовности, предназначенный для приема и распределения электрической энергии трехфазного тока частотой 50 Гц на напряжении до 35 кВ без трансформации.
БКТП(Ж)-БЭ и БКРП(Ж)-БЭ предназначены для энергоснабжения жилищно- коммунальных, общественных и промышленных объектов, коттеджных поселков в радиальных и кольцевых схемах распределительных сетей, а также для электроснабжения нетяговых железнодорожных потребителей электроэнергии.
БКТП(Ж)-БЭ и БКРП(Ж)-БЭ рассчитаны для работы в следующих условиях:
  • высота над уровнем моря до 1000 м;
  • температура окружающего воздуха для исполнения У1 - не выше +40 °С и не ниже минус 40 °С, для исполнения УХЛ1 - не выше +40 °С и не ниже минус 60 °С;
  • атмосфера типа I и II по ГОСТ 15150-69.
БКТП(Ж)-БЭ и БКРП(Ж)-БЭ пригодно для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 15 м/с и при отсутствии гололеда - при скорости ветра до 40 м/с.

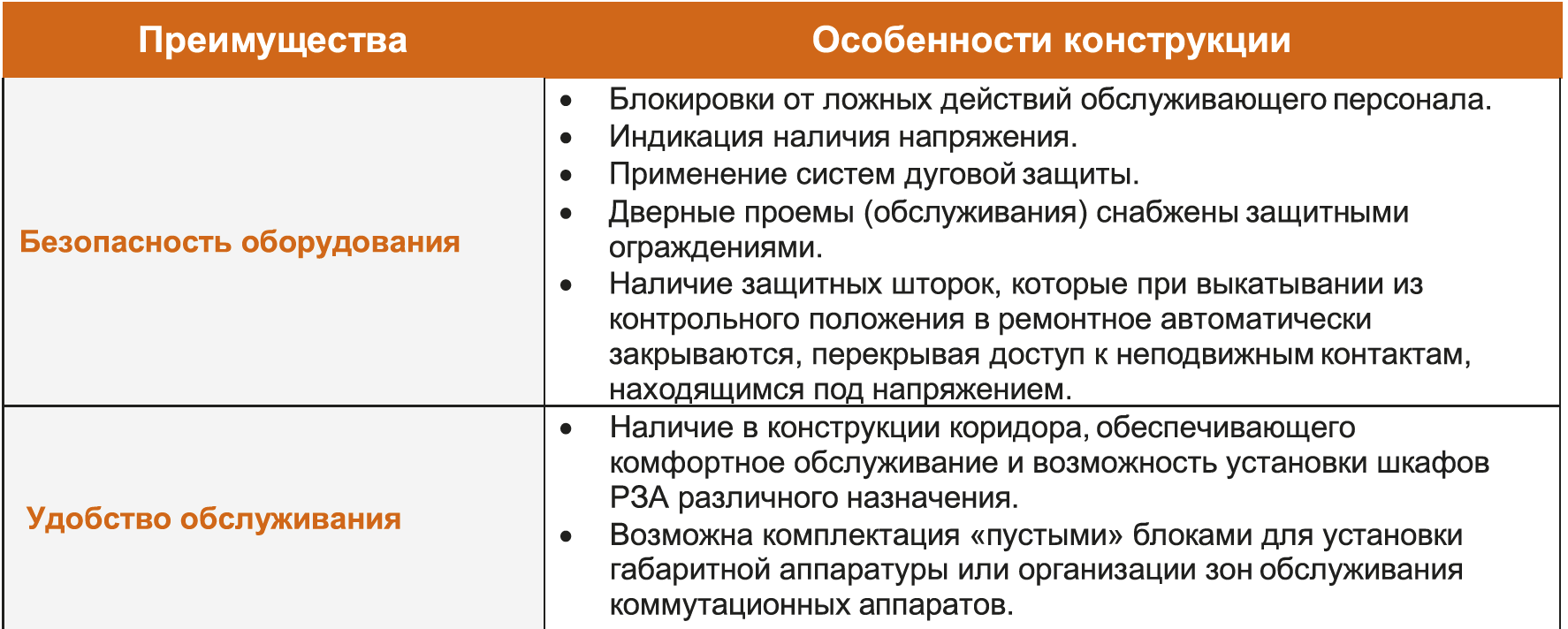

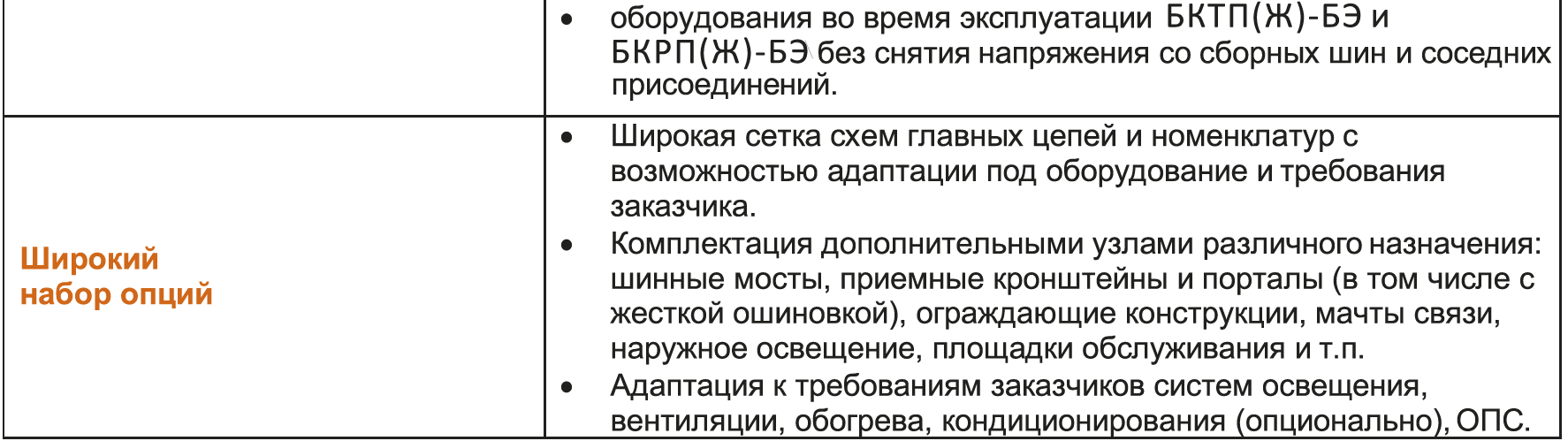

ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ПРЕИМУЩЕСТВА
И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

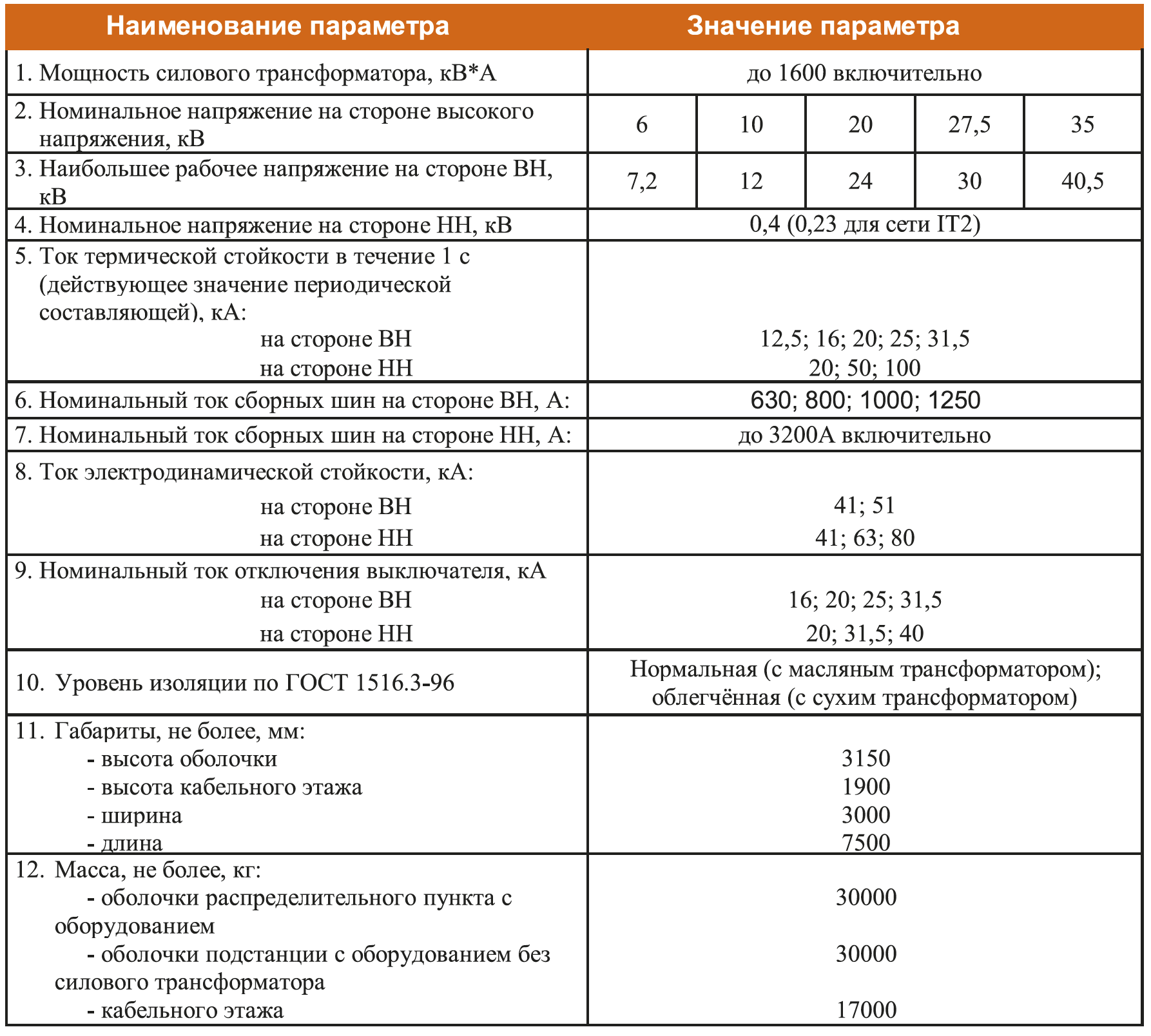

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ БКТП(Ж)-БЭ и БКРП(Ж)-БЭ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
И ХАРАКТЕРИСТИКИ
БКТП(Ж)-БЭ и БКРП(Ж)-БЭ
БКТПЖ-БЭ TM-1x250/10/0,4
Блочная комплектная трансформаторная подстанция для железнодорожных нетяговых потребителей с одним трансформатором масляным мощностью 250 кВА на напряжение 10/0,4 кВ
БКТПЖ-БЭ TM-1x250/10/0,4
Блочная комплектная трансформаторная подстанция для железнодорожных нетяговых потребителей с одним трансформатором масляным мощностью 250 кВА на напряжение 10/0,4 кВ
БКТПЖ-БЭ TM-2x1000/10/0,4
Блочная комплектная трансформаторная подстанция для железнодорожных нетяговых потребителей с двумя
трансформаторами масляными мощностью по 1000 кВА каждый на напряжение 10/0,4 кВ
БКТПЖ-БЭ TM-2x1000/10/0,4
Блочная комплектная трансформаторная подстанция для железнодорожных нетяговых потребителей с двумя трансформаторами масляными мощностью по 1000 кВА каждый на напряжение 10/0,4 кВ.
БКТПЖ-БЭ TM-250x160/27,5/10/0,4
Блочная комплектная трансформаторная подстанция для железнодорожных нетяговых потребителей с двумя
трансформаторами масляными мощностью по 160 кВА и 250 кВА на напряжение 27,5 - 10/0,4 кВ
БКТПЖ-БЭ TM-250x160/27,5/10/0,4
Блочная комплектная трансформаторная подстанция для железнодорожных нетяговых потребителей с двумя
трансформаторами масляными мощностью по 160 кВА и 250 кВА на напряжение 27,5 - 10/0,4 кВ
